Høykvalitets 10-kanals DSP fra Helix

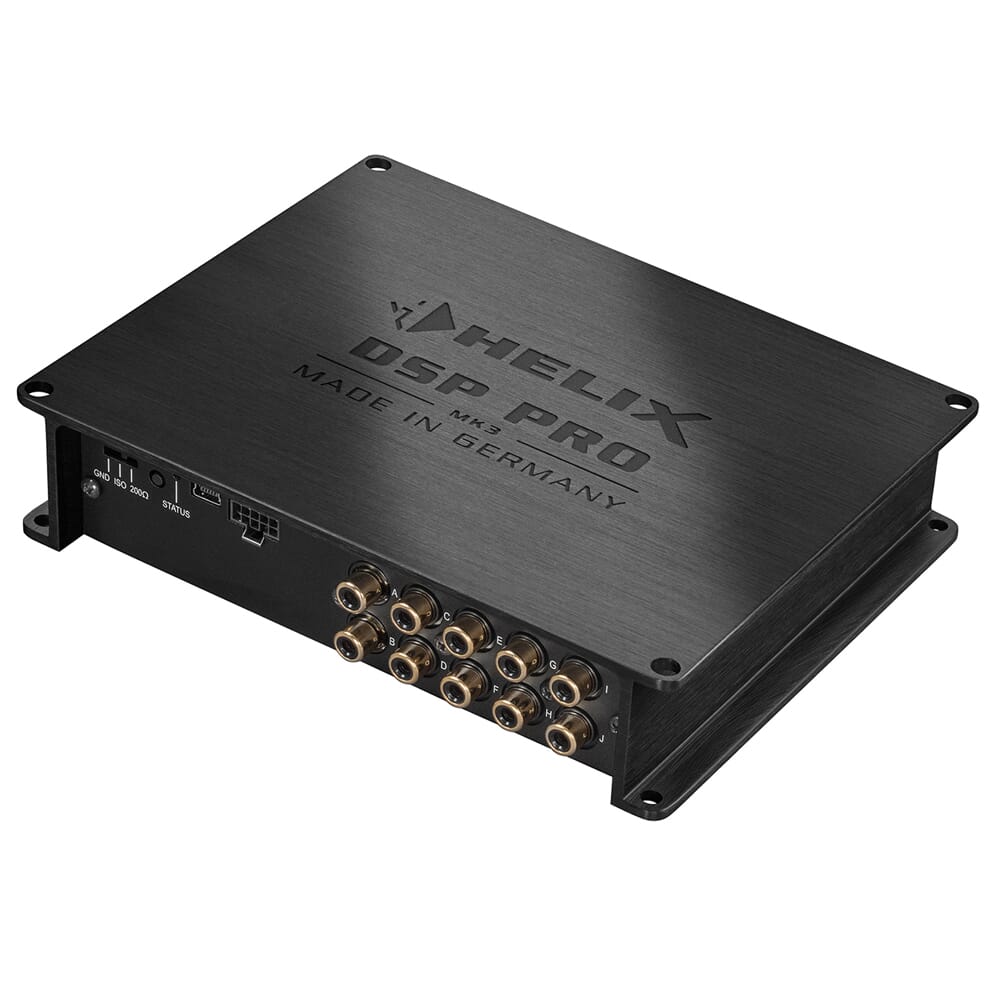

HELIX DSP PRO mk3 har et kjent utseende med revolusjonerende innside. Oppfølgeren til DSP PRO leveres i et velkjent og elegant Helix-design, men er utstyrt med de nyeste teknologiene; High-Res lydkvalitet takket være dobbel prosessorkraft, ACO plattform med utvidet funksjonalitet og VCP (Virtual Channel Processing) for enkel konfigurasjon av kompliserte lydsystemer. I tillegg finner man forbedrede høynivåinnganger med tre-stegs justering av inngangsfølsomhet, samt utvidet spenningsområde på inngangene opp til 32V, og tilkoblingsporten SCP (Smart Control Port) for tilbehør.
Èn ting er sikkert: Takket være disse "state-of-the-art" teknologiene hører DSP PRO mk3 helt klart hjemme på A-listen over signalprosessorer.
-- Bass Brothers forklarer --Hva er en DSP?
![](http://www.bassbrothers.no/image/merkelogoer/helix-prosessor.jpg)
En digital signalprosessor - forkortet DSP - er "hjernen" i ethvert hifi-oppsett i bil. DSP fungerer som en styringsenhet for lydkilder i bilen og kompenserer for de ikke optimale monteringslokasjonene av høyttalerelementer. Den fungerer som en forforsterker, hvor man kobler til alle lydsignaler inn, og gir rene og korrigerte linjesignal ut til effektforsterker. Med en DSP vil man ved hjelp av PC-programvaren kunne justere lyden slik DU vil ha den, og benytte mange funksjoner og finesser du kan lese mer om lenger ned i teksten. Fordeler med høyoppløst (HiRes) lyd vil også først oppnås med DSP.
Så når det kommer til best mulig integrasjon, tilpasning og styring av ditt hifi-system er Helix DSP et absolutt must.
State-of-the-art teknologi og TwinDSP kraft for den ultimate High-Res lydopplevelseDSP PRO mk3 er utstyrt med to av de kraftigste 64 bit lydprosessorer. Den imponerende prosesseringskraften på 2,4 milliarder operasjoner per sekund kombinert med samplingsfrekvens på 96 kHz (som resulterer i en båndbredde på over 40 kHz) og AKM Velvet Sound A/D og D/A konvertere sørger for enestående lyd i høyoppløst kvalitet.
ACO ? Advanced 32 Bit CoProcessor-plattformSelvfølgelig er DSP PRO mk3 også utstyrt med den kraftige 32 bits ACO-plattformen. Ikke bare utfører den alle operasjoner ultraraskt, men gir også lynrask bytting mellom opptil 10 forskjellige lydoppsett. Men ACO byr på mye mer. Den har kanalseparert Input EQ som inkluderer Input Signal Analyzer (ISA) for enkel analyse og kompensering av inngangssignaler fra OEM radioer, og fantastiske lydeffekter som Augmented Bass Processing eller RealCenter.
Praktiske funksjoner for maksimal tilkoblingMed sitt brede spekter av inn- og utganger (8 x høynivå, 8 x RCA, 1 x optisk, 1 x coaxial, 1 x HEC-port og 10 linje ut) tilbyr DSP PRO mk3 alt man trenger for tilkobling til eksisterende bilradioer og/eller multikanals OEM lydsystemer.
Utvidet spenningsområde på inngangene (opp til 32 volt) tillater tilkobling til nærmest alle tenkbare analoge signalkilder - selv høyytelses OEM lydsystemer.
DSP PC-Tool 5 inkl TuneEQSelvfølgelig kan Helix DSP PRO mk3 enkelt konfigureres via Audiotec's nye profesjonelle og eksepsjonelt intuitive DSP PC-Tool 5. Utallige innstilingsmuligheter med omfattende lydprosessering sikrer en ekstremt presis lydjustering selv i kompliserte oppsett. Takket være den nye proprietære TuneEQ (automatisk frekvenskorreksjon) kan du også spare mye tid ved optimalisering av ditt lydsystem.

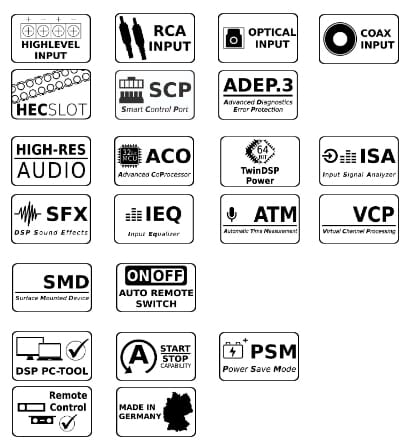

Egenskaper
- TwinDSP - to ekstremt kraftige "fixed point" Audio DSP'er med 64 bits oppløsning og 2,4 milliarder MAC-operasjoner per sekund
- Høyoppløselig lydbåndbredde på opptil mer enn 40 kHz for uovertruffen lydkvalitet
- State-of-the-art 32 bit A/D og D/A konvertere fra AKM
- Advanced 32 bits CoProcessor (ACO) for utvidet funksjonalitet
* Input Signal Analyzer (ISA) og InputEQ
* Proprietær TuneEQ funksjon for automatisk justering av EQ
* SFX (DSP Sound Effects), Augmented Bass Processing, RealCenter
* 10 interne minneplasseringer for lydoppsett
- VCP (Virtual Channel Processing) tillater enda mer fleksible konfigurasjoner for kompliserte systemer

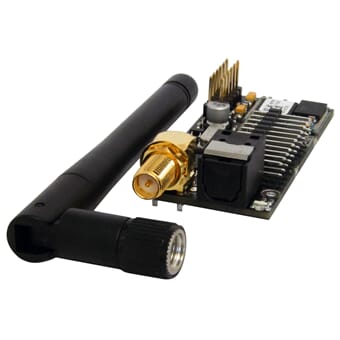

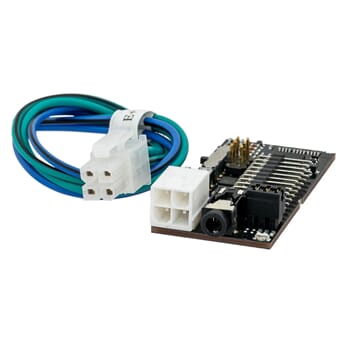

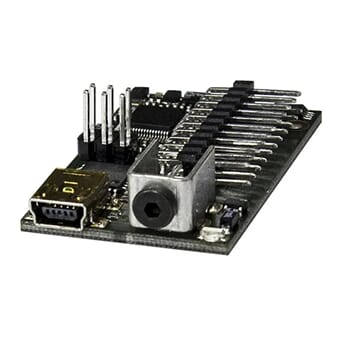

- HEC-spor for systemutvidelser for ekstra inngangs-/utgangsmoduler som Bluetooth® Audio Streaming, Høyoppløselig Audio Streaming via USB etc.
- Smart 8-kanals høynivåinngang med ADEP.3 krets
- Start-Stop funksjonalitet (ned til 6V)
- "Ground lift" bryter for å unngå jordsløyfer
- Kanal-par separerte tre-stegs justering av inngangsfølsomhet (opp til 32V på høynivå, RCA opp til 4V)
- Kompakt, fremtidssikker Smart Control Port (SCP)
- Tidskorrigering med opptil 20ms forsinkelse per kanal, i tillegg reversert tidskorrigering for fasesummering av inngangene
- Fritt definerbar signalruting med separate matriser for linje, SPDIF og HEC/AUX
- Innganger: 8 x RCA, 8 x høynivå, 1 x optisk SPDIF, 1 x koaksial SPDIF
- Utganger: 10 x RCA med inntil 8V utgangsspenning
- Enkel konfigurasjon via den intuitive DSP PC-Tool programvaren
Start-Stop støtteStrømforsyningen i Helix DSP MINI mk2 sikrer en konstant internt spenning selv om batteriets spenning faller til under 6V (ved start av motor).
Smart høynivå-inngang ADEP.3Moderne radioer i de nyeste generasjoner biler har ofte sofistikerte muligheter for å diagnostisere høyttalerne i bilen. Mange har avanserte overvåkingsfunksjoner slik at man får feilmeldinger ved tilkobling av ekstern forsterker (f.eks. pga feil deteksjon av faderfunksjon eller feil motstand).
Dette unngår man med DSP PRO mk3! Den nye ADEP.3 kretsen (Advanced Diagnostics Error Protection 3.gen) gjør at man unngår alle disse problemene ved å ikke belaste den originale radioens høyttalerutganger unødig ved høyt volum.
RealCenterRealCenter-funksjonen er en algoritme utviklet av Audiotec Fischer som bruker musikkinformasjon fra både høyre og venstre frontkanal for å lage et helt unikt senter-signal. I motsetning til den mer tradisjonelle metoden hvor kanalene bare legges sammen, vil Audiotec Fischers metode styre intensiteten dynamisk ved hjelp av det stereofoniske informasjonsinnholdet til både venstre og høyre kanal. Metoden høres kanskje komplisert ut, men effekten er helt forbløffende. Dette betyr at dersom bare en av høyre eller venstre kanal leverer et lydsignal, så vil ikke senterkanalen gjengi signalet. Ved felles algoritmer reduseres volumnivået til senterkanalen bare med 6dB. Audiotec Fischers "RealCenter" gir altså en unik, utvidet og mye mer korrekt lydplassering for både sjåfør og medpassasjerer på samme tid. Ulempene ved en tradisjonell type senterkanal som ofte oppleves som påtrengende og feilplassert i det totale lydbildet, hører nå fortiden til.
Augmented Bass ProcessingAudiotec Fischers egenutviklede "Augmented Bass Processing" består av de to revolusjonerende lydfunksjonenen "Dynamic Bass Enhancement" og "SubXpander". Denne funksjonen er spesielt utviklet for å dramatisk forbedre bassgjengivelsene fra basselementene. "Dynamic Bass Enhancement" kombinerer maksimal dypbass og høyt lydtrykk på en genial måte helt uavhengig av type musikk og lydinnstillingene på orginalradioen. Avhengig av inngangssignalet forsterker "Dynamic Bass Enhancement" det lavere frekvensområdet samtidig som det varierer frakoblingsfrekvensen til det subsoniske filteret. Resultatet er en betydelig kraftigere og dypere bassrespons ved lave og middels volumnivå uten risiko for å overbelaste basselementene, verken mekanisk eller elektrisk ved høyt volum. Det er rett og slett bare fascinerende hvilken bassytelse som plutselig er mulig å fremkalle. Dersom du ønsker en enda lavere og "mørkere" bassgjengivelse, så kan "SubXpander" også aktiveres. Da vil bassharmoniske toner legges til grunntonene i frekvensområdet mellom 50 og 100 Hz.

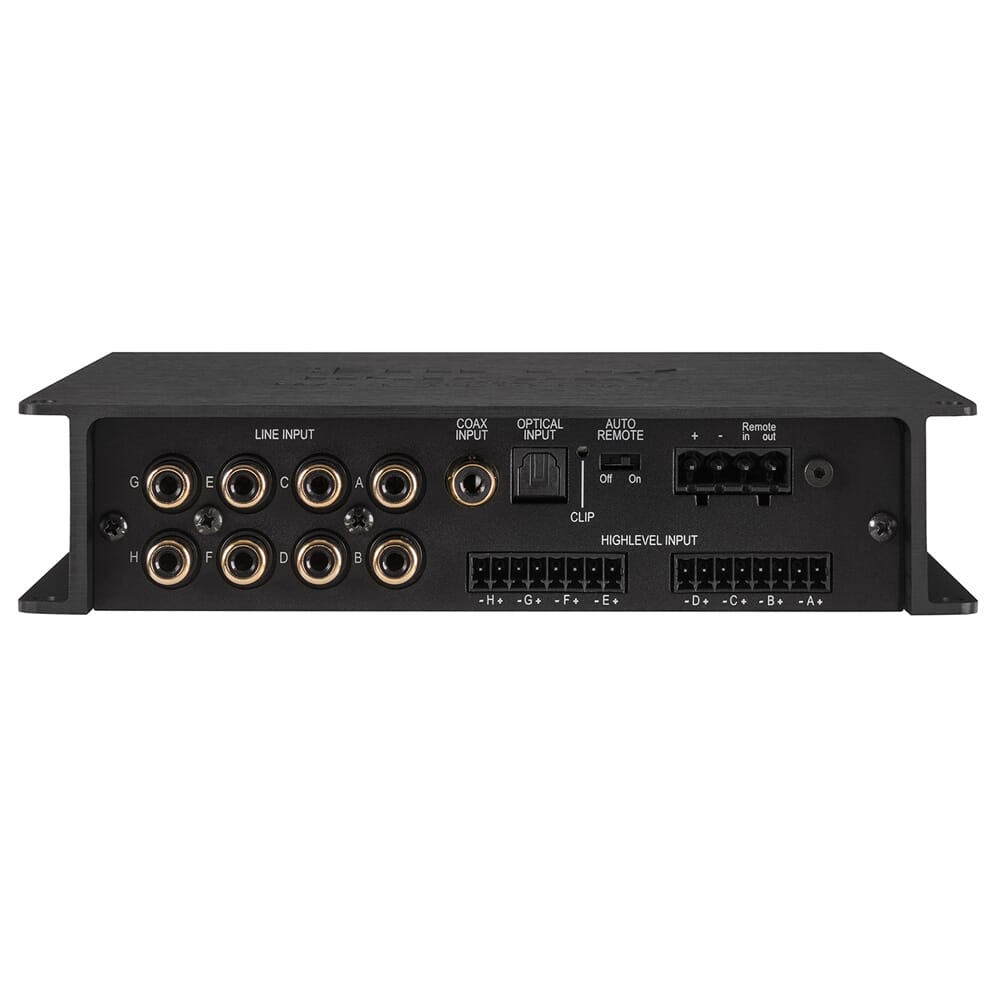

Innganger:8 x RCA
8 x Høynivå
1 x Optisk SPDIF (12 - 96 kHz)
1 x Coax SPDIF (12 - 192 kHz
1 x Remote
Inngangsfølsomhet:RCA: 2 / 3 / 4 Volt
Høynivå: 4 / 7 / 11 eller 12 / 22 / 32 Volt

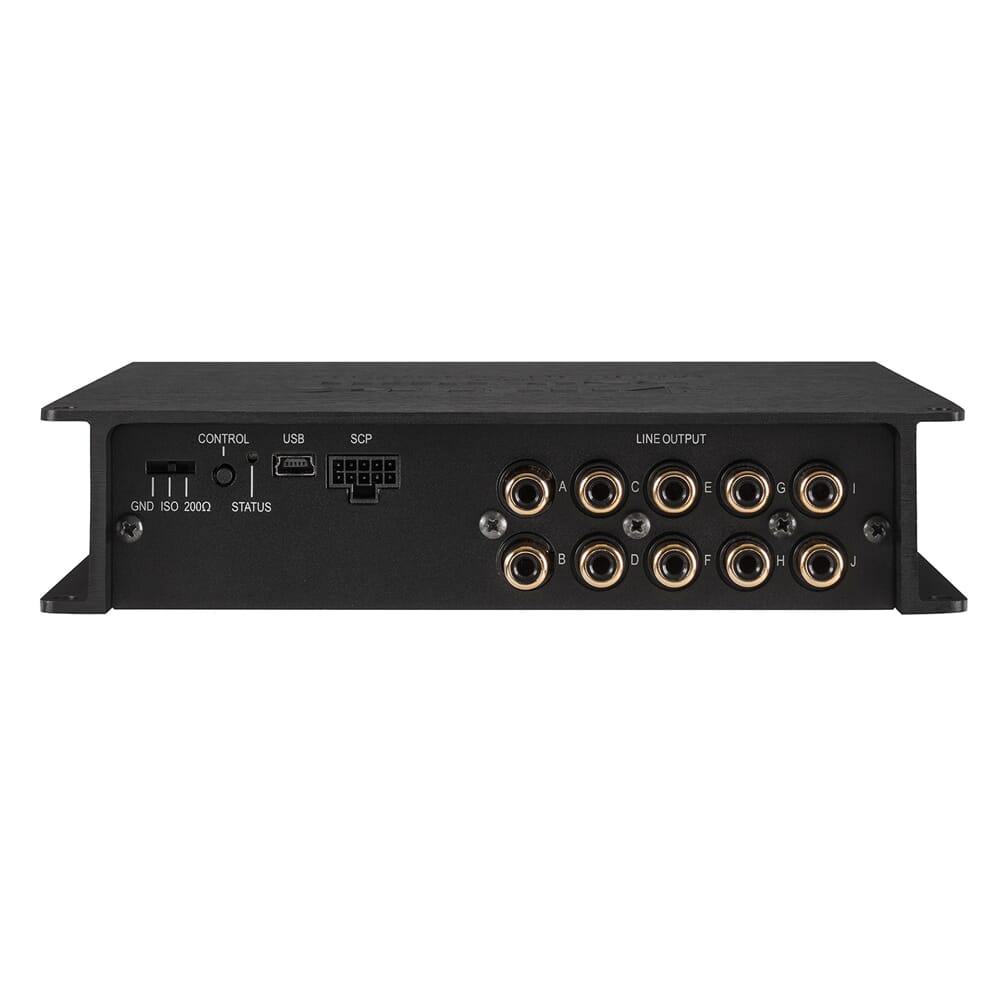

Utganger:10 x RCA
1 x Remote
Utgangsspenning: 8 Volt
Frekvensrespons: 10 Hz - 44.000 Hz
DSP oppløsning: 64 bit
DSP kraft: 2 x 295 MHz (2.4 milliarder MAC operasjoner per sekund)
Sampling rate: 96 kHz
Signalkonvertere: AKM Velvet Sound (D/A og A/D)
Signal/støy-forhold digital inngang: 116 dB
Signal/støy-forhold analog inngang: 111 dB
THD+N digital inngang: < />
THD+N analog inngang: < />
IMD digital inngang: < />
IMD analog inngang: < />
Crosstalk: >90 dB
Driftsspenning: 9,6V - 18V (ned til 6V i opptil 5 sekund)
Strømtilkobling: 12V DC - 3A maks
Strømtrekk: <650>650>
Fysiske dimensjoner: 17,7 x 15 x 4 cm (B x D x H)
I esken:DSP PRO mk3 signalprosessor
Control Input til SCP adapter
USB kabel
Monteringsmateriell
Instruksjonsmanual
